Kobrezko eroale eztainatua, errea, harizpiatua edo solidoa. PP, PE, MPPE-PE edo TPE isolamendua. PUR estaldura. Tenperatura nominala: 80 °C. Tentsio nominala: 30 volt. Eztainuzko edo biluzik dagoen kobrezko hari espiral edo txirikordatuaren babesa. UL VW-1 eta CUL FT1 sugar bertikalaren proba gainditzen du.

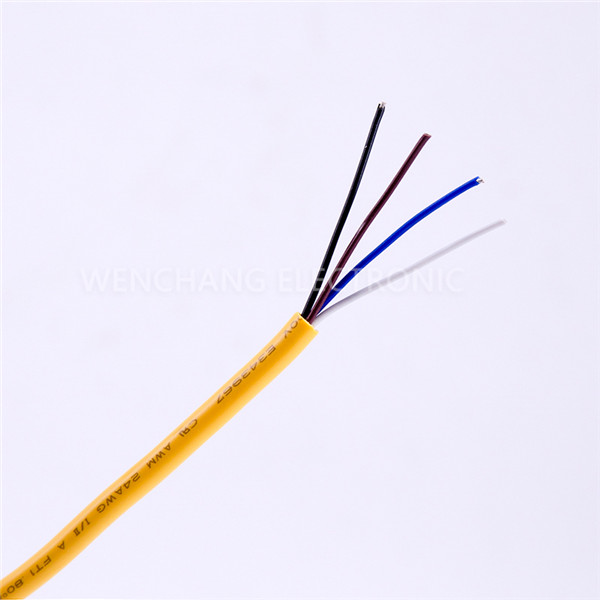

UL21686 SEINALE TRANSMISIO KABLEA
-- Eztainuzko, erregositutako, harizpiatutako edo kobrezko eroalea.
-- PP, PE, MPPE-PE edo TPE isolamendua. PUR estaldura.
-- Tenperatura nominala: 80 °C. Tentsio nominala: 30 volt.
-- Eztainuzko edo biluzik dagoen kobrezko alanbre espiral edo txirikordadun babesa.
-- UL VW-1 eta CUL FT1 sugar bertikalaren proba gainditzen du.
Barneko kableatua.
| UL estiloa eta CUL mota | Nukleoak | Zuzendaria | Isolamendua | Izena.Dia | Ezkutu-estaldura | Jakaren lodiera | Oro har | Zuzendaria | |
| Lodiera | Dimetroa | Erresistentzia 20 ℃-tan | |||||||
| AWG | Zenb./mm | mm | mm | % | mm | mm | Ω/KM | ||
| UL21698 CUL (Hondartuta)
| 2C | 30 | 7/0.100 | 0,23 | 0,8 | >=65 | 0,38 | 3.6 | 381 |
| 28 | 7/0,127 | 0,23 | 0,9 | >=65 | 0,38 | 3.8 | 239 | ||
| 26 | 7/0,16 | 0,23 | 1 | >=65 | 0,38 | 3.9 | 150 | ||
| 24 | 11/0,16 | 0,23 | 1.1 | >=65 | 0,38 | 4 | 94.2 | ||
| 22 | 17/0,16 | 0,23 | 1.3 | >=65 | 0,38 | 4.4 | 59.4 | ||
| 20 | 21/0.178 | 0,23 | 1.5 | >=65 | 0,38 | 4.8 | 36,7 | ||
| 18 | 34/0.178 | 0,23 | 1.8 | >=65 | 0,38 | 5.4 | 23.2 | ||
| 16 | 26/0,25 | 0,23 | 2 | >=65 | 0,38 | 5.6 | 14.6 | ||
| 3C | 30 | 7/0.100 | 0,23 | 0,8 | >=65 | 0,38 | 3.8 | 381 | |
| 28 | 7/0,127 | 0,23 | 0,9 | >=65 | 0,38 | 4 | 239 | ||
| 26 | 7/0,16 | 0,23 | 1 | >=65 | 0,38 | 4.2 | 150 | ||
| 24 | 11/0,16 | 0,23 | 1.1 | >=65 | 0,38 | 4.4 | 94.2 | ||
| 22 | 17/0,16 | 0,23 | 1.3 | >=65 | 0,38 | 5 | 59.4 | ||
| 20 | 21/0.178 | 0,23 | 1.5 | >=65 | 0,38 | 5.3 | 36,7 | ||
| 18 | 34/0.178 | 0,23 | 1.8 | >=65 | 0,38 | 5.9 | 23.2 | ||
| 4C | 30 | 7/0.100 | 0,23 | 0,8 | >=65 | 0,38 | 4 | 381 | |
| 28 | 7/0,127 | 0,23 | 0,9 | >=65 | 0,38 | 4.2 | 239 | ||
| 26 | 7/0,16 | 0,23 | 1 | >=65 | 0,38 | 4.5 | 150 | ||
| 24 | 11/0,16 | 0,23 | 1.1 | >=65 | 0,38 | 4.9 | 94.2 | ||
| 22 | 17/0,16 | 0,23 | 1.3 | >=65 | 0,38 | 5.2 | 59.4 | ||
| 20 | 21/0.178 | 0,23 | 1.5 | >=65 | 0,38 | 5.7 | 36,7 | ||
| 5C | 30 | 7/0.100 | 0,23 | 0,8 | >=65 | 0,38 | 4.2 | 381 | |
| 28 | 7/0,127 | 0,23 | 0,9 | >=65 | 0,38 | 4.4 | 239 | ||
| 26 | 7/0,16 | 0,23 | 1 | >=65 | 0,38 | 4.5 | 150 | ||
| 24 | 11/0,16 | 0,23 | 1.1 | >=65 | 0,38 | 4.9 | 94.2 | ||
| 22 | 17/0,16 | 0,23 | 1.3 | >=65 | 0,38 | 5.5 | 59.4 | ||
| 6C | 30 | 7/0.100 | 0,23 | 0,8 | >=65 | 0,38 | 4.4 | 381 | |
| 28 | 7/0,127 | 0,23 | 0,9 | >=65 | 0,38 | 4.8 | 239 | ||
| 26 | 7/0,16 | 0,23 | 1 | >=65 | 0,38 | 5.2 | 150 | ||
| 24 | 11/0,16 | 0,23 | 1.1 | >=65 | 0,38 | 5.5 | 94.2 | ||
