Անագապատ, թրծված, թելավոր կամ պինդ պղնձե հաղորդիչ: FRPE մեկուսացում: Գնահատված ջերմաստիճան՝ 80°C: Գնահատված լարում՝ 300 վոլտ: Անցել է UL VW-1 և CSA FT1 ուղղահայաց և հորիզոնական բոցի փորձարկումներ: Գործադիր ստանդարտ՝ UL758, UL1581, CSA22.2:

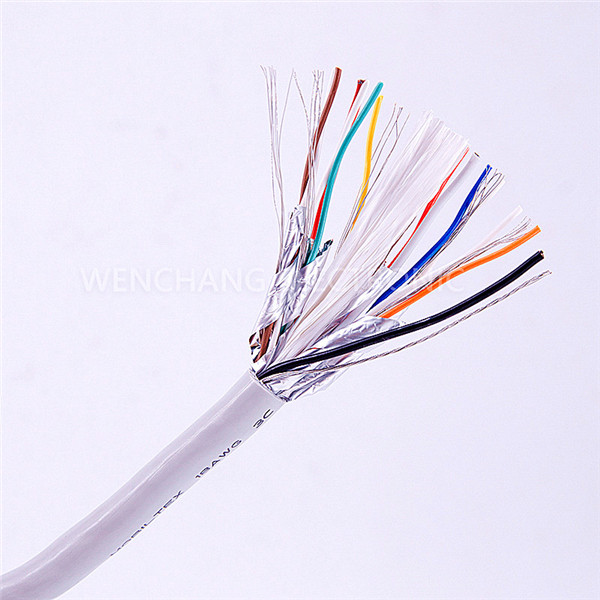

UL21286 ջերմակայունության մալուխ
-- Անագած, թրծած, թելավորված կամ պինդ պղնձե հաղորդիչ։
--FRPE մեկուսացում։
-- Գնահատված ջերմաստիճանը՝ 80°C։ Գնահատված լարումը՝ 300 վոլտ։
-- Անցել է UL VW-1 և CSA FT1 ուղղահայաց և հորիզոնական բոցի փորձարկում։
-- Գործադիր ստանդարտ՝ UL758, UL1581, CSA22.2:
Արտաքին փոխկապակցվածություն։
| UL ոճ | Միջուկներ | Դիրիժոր | Մեկուսացում | Անվանական դիա | Վահանի ծածկույթ | Բաճկոնի հաստությունը | Ընդհանուր | Դիրիժոր | |
| Հաստություն | Դիմետր | Դիմադրություն 20℃-ում | |||||||
| AWG | Ոչ/մմ | mm | mm | % | mm | mm | Ω/կմ | ||
| UL21286 (Ծանր վիճակում գտնվող) | 2C | 30 | 7/0.100 | 0.23 | 0.8 | >=65 | 0.76 | 3.6 | 381 |
| 28 | 7/0.127 | 0.23 | 0.9 | >=65 | 0.76 | 3.9 | 239 | ||
| 26 | 7/0.16 | 0.23 | 1 | >=65 | 0.76 | 4 | 150 | ||
| 24 | 11/0.16 | 0.23 | 1.1 | >=65 | 0.76 | 4.2 | 94.2 | ||
| 22 | 17/0.16 | 0.23 | 1.3 | >=65 | 0.76 | 4.6 | 59.4 | ||
| 20 | 21/0.178 | 0.23 | 1.5 | >=65 | 0.76 | 5 | 36.7 | ||
| 18 | 34/0.178 | 0.23 | 1.8 | >=65 | 0.76 | 5.6 | 23.2 | ||
| 16 | 26/0.25 | 0.23 | 2 | >=65 | 0.76 | 7.8 | 14.6 | ||
| 3C | 30 | 7/0.100 | 0.23 | 0.8 | >=65 | 0.76 | 5.5 | 381 | |
| 28 | 7/0.127 | 0.23 | 0.9 | >=65 | 0.76 | 5.7 | 239 | ||
| 26 | 7/0.16 | 0.23 | 1 | >=65 | 0.76 | 5.9 | 150 | ||
| 24 | 11/0.16 | 0.23 | 1.1 | >=65 | 0.76 | 6.1 | 94.2 | ||
| 22 | 17/0.16 | 0.23 | 1.3 | >=65 | 0.76 | 6.5 | 59.4 | ||
| 20 | 21/0.178 | 0.23 | 1.5 | >=65 | 0.76 | 7 | 36.7 | ||
| 18 | 34/0.178 | 0.23 | 1.8 | >=65 | 0.76 | 7.6 | 23.2 | ||
| 4C | 30 | 7/0.100 | 0.23 | 0.8 | >=65 | 0.76 | 5.7 | 381 | |
| 28 | 7/0.127 | 0.23 | 0.9 | >=65 | 0.76 | 5.9 | 239 | ||
| 26 | 7/0.16 | 0.23 | 1 | >=65 | 0.76 | 6.2 | 150 | ||
| 24 | 11/0.16 | 0.23 | 1.1 | >=65 | 0.76 | 6.5 | 94.2 | ||
| 22 | 17/0.16 | 0.23 | 1.3 | >=65 | 0.76 | 6.9 | 59.4 | ||
| 20 | 21/0.178 | 0.23 | 1.5 | >=65 | 0.76 | 7.4 | 36.7 | ||
| 5C | 30 | 7/0.100 | 0.23 | 0.8 | >=65 | 0.76 | 6 | 381 | |
| 28 | 7/0.127 | 0.23 | 0.9 | >=65 | 0.76 | 6.3 | 239 | ||
| 26 | 7/0.16 | 0.23 | 1 | >=65 | 0.76 | 6.4 | 150 | ||
| 24 | 11/0.16 | 0.23 | 1.1 | >=65 | 0.76 | 6.8 | 94.2 | ||
| 22 | 17/0.16 | 0.23 | 1.3 | >=65 | 0.76 | 7.4 | 59.4 | ||
| 6C | 30 | 7/0.100 | 0.23 | 0.8 | >=65 | 0.76 | 6.4 | 381 | |
| 28 | 7/0.127 | 0.23 | 0.9 | >=65 | 0.76 | 6.7 | 239 | ||
| 26 | 7/0.16 | 0.23 | 1 | >=65 | 0.76 | 7 | 150 | ||
| 24 | 11/0.16 | 0.23 | 1.1 | >=65 | 0.76 | 7.3 | 94.2 | ||
